海尔空调外机之冲压模具组装测试创事杰 2021.09.12

客户名称:海尔空调外机之冲压模具组装测试

参观回顾:

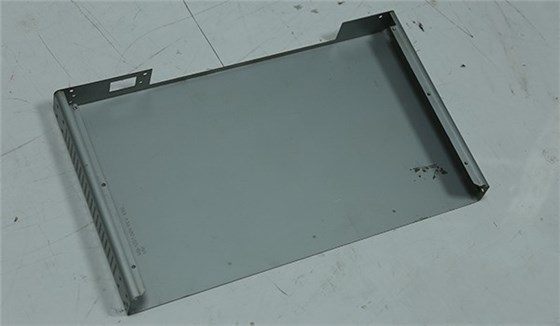

分体式空调可分为室内机和室外机,而室内机主要以塑胶件为主,譬如面板体、底壳、出风口、导风板、扫风叶片等等。空调室外机恰恰相反,主要是以钣金件为主,大指外观件:顶盖、外罩、底盘、左侧板、右侧板、阀门支架等,小至内部零件管板、遮热板、隔板、 阀门支架等等。

通常,空调外机的钣金件的模具制作完成后,需要进行试模,试冲压样件,在试模过程中,对样件及模具进行检测、验证,确认其是否符合规格要求。对于冲压的产品来说,除了常规的产品外观无问题外(毛刺、压印、变形扭曲等等),尺寸及格外,还有非常重要的一点就是要进行组装测试,检测产品与其他产品进行组装是否有干涉、间隙过大,或者无法匹配等问题,可以说组装测试是作为检验产品是否及格最后一道关键的工序,因为冲压出来的产品的最终目的就是可以使用,说明产品是可以进行组装没有问题。

冲压模具

对产品进行组装完毕后,还需要对组装完整的空调外机进行跌落测试,顾名思义就是按照常规规格,把空调打包完整,然后模拟在运输过程中,产品跌落至地面的一个过程。跌落测试要求,需要从多个角度:正面、侧面、侧角等等,在一定的高度,不同角度对应的跌落高度也有所不一样。跌落测试完毕后,把外机进行分解,检查产品是否有变形、破损,从而判定是否需要进行适当的产品设变或修正,改善产品的强度。
