连续拉伸模具改模内旋切工艺的简介创事杰 2021.09.10

跟着科技的高速开展,五金冲压件在各个行业的使用日益宽泛,对产品的品质及尺寸要求也越来越严酷。少许产品的古代加工工艺曾经不可以满足要求。其中五金拉伸件尤其凸起,拉伸件在拉伸过程当中,由于材料的各向异性,厚度不匀称以及定位不准或拉深模间隙不匀称等缘故,将使拉出的冲压件顶端不整齐。关于端部要求平齐、美观的零件就需求增补切边工序。过去,简单的切边加工技巧(简单模具的飞边或在车床、旋压机上切边)达不到小吏要求,工作服从低。而用加工精度较高的旋切模具可到达应有的效果。

五金模具在前几年都还没引进模内旋切的工艺,普通连续拉伸模具都是直接落料或二次旋切加工。直接落料对产品的口部要求不高,长度尺寸也不可以抵达旋切的精度;二次旋切加工又花消人力,功率不高。这几年五金模具的加工装备和计划工艺的开展非常快,连续拉伸模具许多都选用了模内旋切工艺。

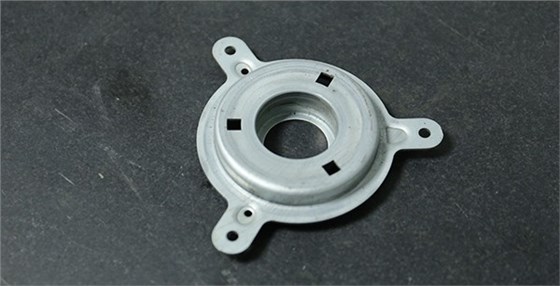

连续拉伸模具

底下我们来详细分析下怎么改模内旋切的:

1.连续拉伸模具之前是直接落料的有必要在落料工步前留有空步,由于改旋切需求满足的空间。普通小产品,料薄的产品需求60*60左右的镶件方位,大的产品,或拉伸资料厚的产品,需求的空间就大少许。普通连续拉伸模计划都邑再落料前留有空步。

2.由于模内旋切需求走滑块,需求满足的路程,因此要满足的模板高度,普通模高要280以上,不敷的能够增加垫脚。

3.模内旋切非常环节的是确保旋切历程的平衡,滑块底部需求满足的绷簧力,能够选用氮气绷簧。

4.模内旋切和单工序旋切相像,都是行使模心和滑块前后左右滑动来实现旋切的目的,但连续拉伸模的空间小,又要和全部模具同步,因此滑块要小,又要精度高,路程要少,普通5-10毫米有必要完结全部旋切行动,为了确保旋切的口部平齐,我们计划滑块要精确计较,间隙不要太大,还能够在模心四周镶上滚针,这样滑动安稳,滑块又不简单磨损。

5.模内旋切另有个困难,即是旋切冲头上的定位心,单冲模是用手把定位心放到产品里,再放到模具里,冲压后再取出定位心,但模内旋切是不可以人工去放定位心的,定位心有必要固定在旋切冲头上,同时需求前后左右挪动,还要能精确归位。
